一、本機特點

具有體積小、結構緊湊、操作簡單、恒功率特性好、承載力強、傳動穩定、效率高之外，還有如下優點：

1、高強度：在加沖擊負載或機器逆轉時，本機能可靠、精確地傳動、無后座力，但有足夠的強度，其輸出轉矩一轉速特性曲線呈
硬特性；

2、變速范圍大：變速范圍為1/5，即輸出速比可在1：1.45至1：7.25之間任意變化，因此本機易與變速機或增減機組合，而得到較低的速比；

3、調速精度高：調速精度為0.5~1轉/分，這是目前同類無級變速器中僅有的；

4、性能穩定：本機所有的傳動部件都經過嚴格的熱處理，精密地加工，研磨，接觸和潤滑良好、運行平穩、噪聲低、輸出軸和輸入軸均無附加的軸向力壽命長。

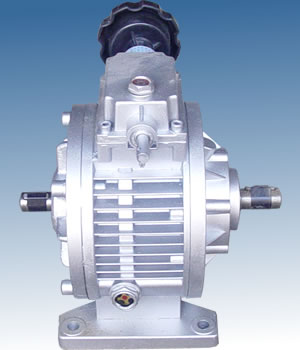

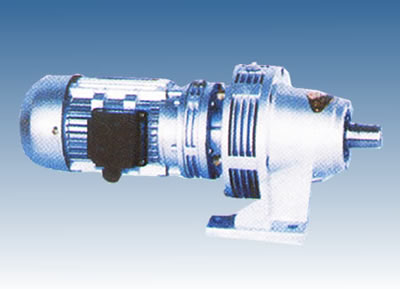

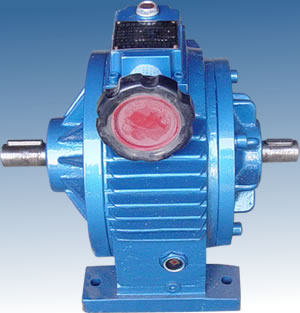

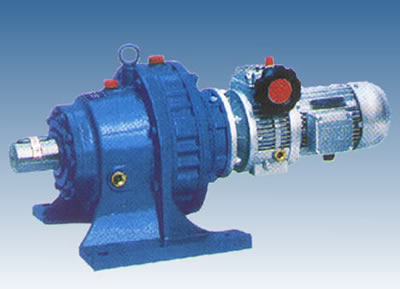

5、組合能力強：本機能與白線針輪變速機、齒輪減增機進行直聯組合，實現了小體積、高效率的低高速無級變速，因此該機具有良好的適應性。

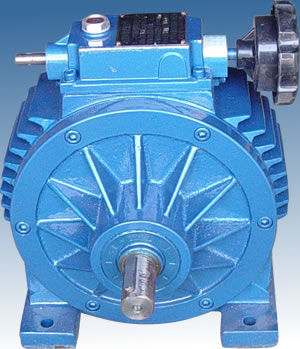

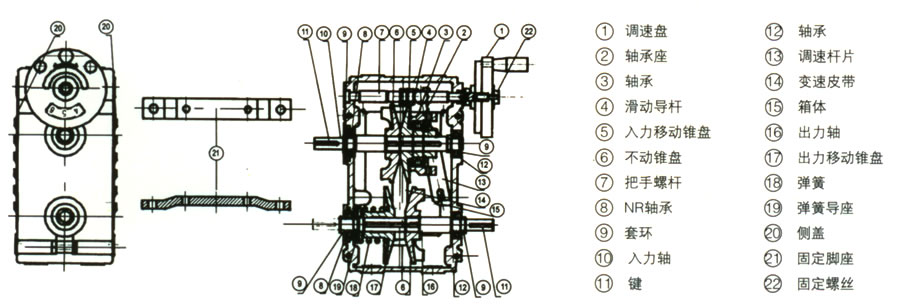

二、結構與變速原理

　　行星摩擦式無級變速器主要由電動機、摩擦傳動機構，家壓裝置及調速控制機構組成。摩擦傳動機構工作過程：

　　一組帶錐度的行星摩擦輪，外面固定環和調速凸輪之間，里面夾在主動輪及壓盤之間，而組成摩擦副；當主動輪由電機帶動時，摩擦輪就做純滾動，由于固定環和調速凸圇不動，因此摩擦輪在自轉的同時作公轉運轉：通過摩擦輪的軸及滑塊軸承而帶動行星架轉動。加壓裝置由一組碟形彈簧組成，它對壓盤和主動輪施加軸方向。調速控制機構工作過程：轉動手輪帶動調速凸輪改變角向位置，并通過固定凸輪曲線面，使調速凸輪產生軸向移動，從而改變調速凸輪和固定環之間的間隔，摩擦輪就做徑行移動，最后均勻改變了行星輪與主動輪、壓盤及固定環、調速凸輪摩擦處的工作半徑，實現了穩定無級變速。

三、使用與維護

1、安裝臥式或臥式法蘭時，應校準機的中心線標高，校準傳動軸的同軸度不超過聯軸器所允許范圍；

2、立式MB無級變速器可以任意角度安裝，油位必須超過較高一側的油標中心線；

3、在使用前本機變速部位應加入牽引液，其油位必須超過油標中心線，使其進行正常的油浴潤滑；

4、變速機用40#機械油或90#工業齒輪機油；

5、MB無級變速器牽引液必須定期更換；

6、只允許在機器運行中調速，否則易損壞零件；

7、本機出廠時，調速限位螺釘已調整在極限位置，請勿亂調，以免損壞零件；

8、使用時，不得超額定扭矩；

9、本機的工作環境溫度不得超過40℃，表面溫度不得超過75℃。

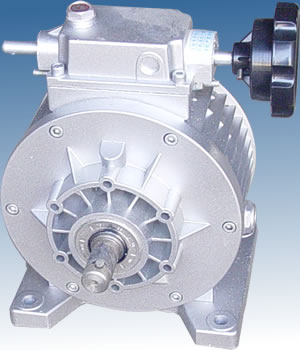

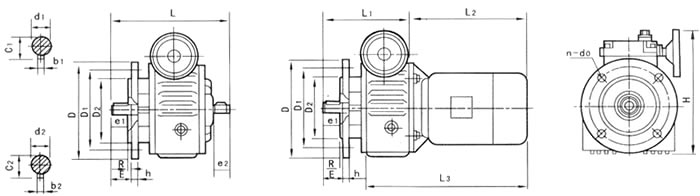

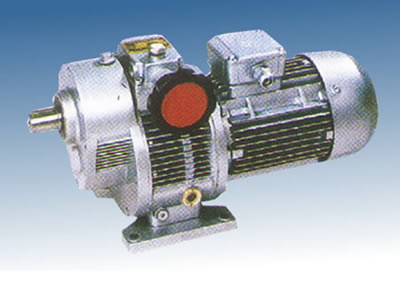

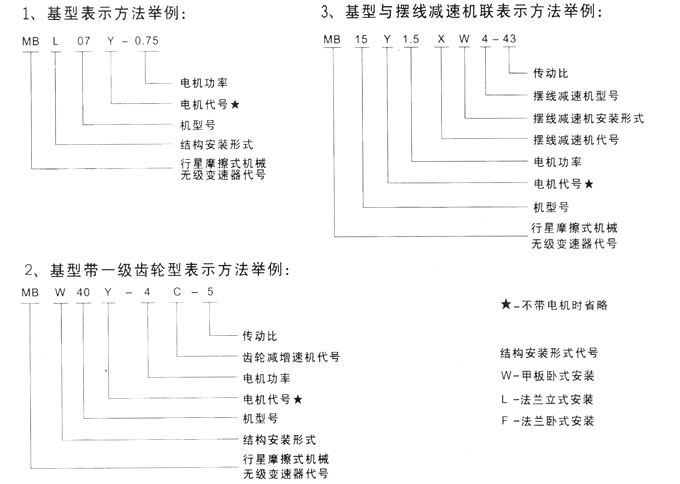

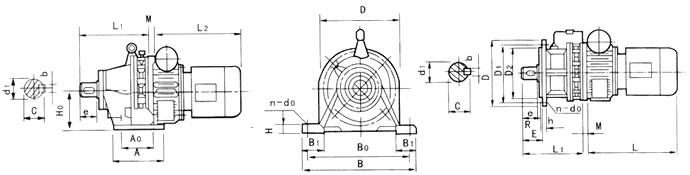

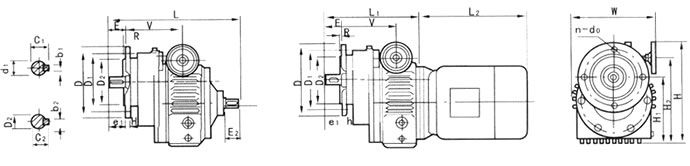

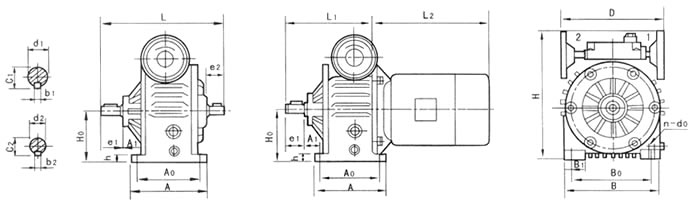

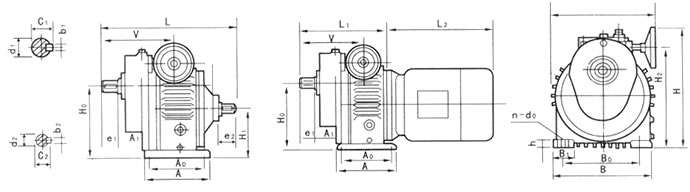

四、MB系列型號規格 基型的型號規格 無級變速機型號 02 04 07 15 22 40 55 75 額定功率（KW）輸入轉速1450r/min 0.18 0.37 0.55 0.75 1.1 1.5 2.2 3 4 5.5 7.5 變速類型 代號 調速范圍r/min 傳動比 許用輸出扭矩（N.m） 變速機 MB 200-1000 - 1.5-3 3-6 5-10 6-12 9-18 12-24 18-36 24-48 32-64 45-90 60-120 變速機帶一級齒輪 MB-C 400-2000 1/2         4.2-8.4 5.5-11 8.6-17 11.4-22.8 15-30 21.4-42.8 28.5-57 300-1500 2/3         5.6-11 7.5-15 11.4-22.8 15-30 20-40 28.5-57 38-75 100-500 2 2.9-5.7 5.7-11 9.5-19 11.5-23 17-.34 22.8-45.6 34-68 46-91 61-121 86-171 114-228 80-400 2.5 3.5-7 7-14 12-24 14-28 21-42 28-56 43-85 57-114 76-152 107-213 142-284 60-300 3.3 4.6-9.3 9.3-18.6 15.5-31 18.6-37 28-56 37-74 56-111 75-150 99-198 140-297 186-372 40-200 5 6.3-12.5 12.5-25 21.7-43.5 26-52 39.5-79 52.6-105 73-146 97-195 130-260 194-387 258-516 五、外形及安裝尺寸 MBW MBWY 基礎甲板臥式 機型號 中心高 安裝尺寸 軸伸聯接尺寸 外型尺寸 H0 A0 A1 B0 B1 h n d0 輸出軸 輸入軸 D B H A 雙軸型 直聯型 d1 b1 c1 e1 d2 b2 c2 e2 L L1 L2 02 75 105 18 110 25 13 4 9 14 5 16 30 14 5 16 25 165 146 205 125 195 130 200 04 90 105 30 120 30 15 4 10 14 5 16 30 14 5 16 30 170 160 231 135 221 145 235 07 106 125 35 160 40 15 4 12 20 6 22.5 40 19 6 21.5 30 200 190 260 150 243 177 245 15 125 140 50 180 50 18 4 12 25 8 28 50 24 8 27 40 240 230 291 165 314 223 285 22 150 230 25 245 55 20 4 14 30 8 33 60 24 8 27 50 290 300 348 270 387 268 320 40 150 230 25 245 55 20 4 14 30 8 33 60 24 8 27 50 290 300 348 270 387 268 340 55 200 250 33 315 70 30 4 18 35 10 38 70 32 10 35 60 430 365 476 290 467 319 395 75 200 250 33 315 70 30 4 18 35 10 38 70 32 10 35 60 430 365 476 290 467 319 435 MBL（F）-MBL（F）Y-基礎法蘭式 機型號 安裝尺寸 軸伸聯接尺寸 外型尺寸 D1 D1 E h R n d0 輸出軸 輸入軸 D H 雙軸型 直聯型 d1 b1 c1 e1 d2 b2 c2 e2 L L1 L2 L3 02 130 110 30 12 3.5 4 10 14 5 16 30 14 5 16 25 160 202 193 129 200 260 04 165 130 30 12 3.5 4 12 14 5 16 30 14 5 16 30 200 228 221 145 235 300 07 165 130 40 12 3.5 4 12 20 6 22.5 40 19 6 21.5 30 200 257 243 177 245 335 15 215 180 50 16 4 4 15 25 8 28 50 24 8 27 40 250 287 314 223 285 391 22 265 230 60 16 4 4 15 30 8 33 60 24 8 27 50 300 343 387 268 320 456 40 265 230 60 16 4 4 15 30 8 33 60 24 8 27 50 300 343 387 268 340 476 55 300 250 70 20 5 6 19 35 10 38 70 32 10 35 60 350 466 467 319 394 577 75 300 250 70 20 5 6 19 35 10 38 70 32 10 35 60 350 466 467 319 435 617 MBW-C MBWY-C 基礎帶一級齒輪臥式 機型號 中心高 安裝尺寸 軸伸聯接尺寸 外型尺寸 H0 A0 A1 B0 B1 h n d0 輸出軸 輸入軸 H H1 H2 B W A V 雙軸型 直聯型 d1 b1 c1 e1 d2 b2 c2 e2 L L1 L2 02 120 105 57 110 25 13 4 9 20 6 22.5 30 14 5 16 25 200 75 160 140 162 125 137 234 170 200 04 135 105 59 120 30 15 4 10 20 6 22.5 30 14 5 16 30 226 90 186 160 190 135 141 247 171 235 07 166 125 69 160 40 15 4 12 28 8 31 35 19 6 21.5 30 260 106 215 190 202 150 158 272 209 245 15 190 140 78 180 50 18 4 12 30 8 33 45 24 8 27 40 313 125 246 230 252 165 178 336 245 285 22 230 230 93 245 55 20 4 14 40 12 43 60 24 8 27 50 355 150 300 300 286 270 234 425 306 320 40 230 230 93 245 55 20 4 14 40 12 43 60 24 8 27 50 355 150 300 300 286 270 234 425 306 340 55 320 250 157 315 70 30 4 18 50 14 53.5 82 32 10 35 60 475 200 389 365 400 290 347 603 455 395 75 320 250 157 315 70 30 4 18 50 14 53.5 82 32 10 35 60 475 200 389 365 400 290 347 603 455 435 MBL（F）-C MBL（F）Y-C 基礎帶一級齒輪型法蘭式 機型號 中心高 安裝尺寸 軸伸聯接尺寸 外型尺寸 D1 D2 E h R n d0 輸出軸 輸入軸 D V H1 H2 H W 雙軸型 直聯型 d1 b1 c1 e1 d2 b2 c2 e2 L L1 L2 02 130 110 30 12 3.5 4 10 20 6 22.5 30 14 5 16 25 160 138 120 160 200 162 265 197 200 04 130 110 30 12 3.5 4 10 20 6 22.5 30 14 5 16 30 160 140 135 186 226 190 280 203 235 07 165 130 35 14 3.5 4 12 28 8 31 35 19 6 21.5 30 200 153 166 215 260 202 306 240 245 15 165 130 45 14 4 4 12 30 8 33 45 24 8 27 40 200 153 190 246 313 252 359 266 285 22 215 180 60 16 4 4 15 40 12 43 60 24 8 27 50 250 205 230 300 355 286 458 337 320 40 215 180 60 16 4 4 15 40 12 43 60 24 8 27 50 250 205 230 300 355 286 458 337 340 55 265 230 82 20 5 4 15 50 14 53.5 82 32 10 35 60 300 263 320 389 475 400 601 453 395 75 265 230 82 20 5 4 15 50 14 53.5 82 32 10 35 60 300 263 320 389 475 400 601 453 435 MBY-XW 基礎與擺線變速機直聯型臥式 X機型號 中心高 安裝尺寸 輸出尺寸 外型尺寸 H0 A0 A1 B0 B1 h n d0 d1 b c e A B D L1 M L3 2 100 90 67 180 32 15 4 11 25 8 28 34 120 210 155 165 21.5 由 3 140 100 95 250 55 20 4 15 35 10 38 57 150 290 215 192 21.5 所 4 150 145 95 290 65 22 4 15 45 14 48.5 74 195 330 238 240 25 配 5 160 150 113 370 75 25 4 15 55 16 59 91 260 410 325 310 27 MBLYR 6 200 275 35 380 64 30 4 21 65 18 69 89 335 430 340 353 27 的 7 220 320 36 420 73 30 4 22 80 22 85 110 358 470 360 391 27 L3 8 250 380 35 480 120 35 4 22 90 25 95 120 440 530 450 446 23 決 9 290 480 45 560 80 40 4 26 100 28 106 141 560 620 510 552 25 定 10 325 500 80 630 100 40 4 30 110 32 117 150 600 690 580 610 25   MBY-XL（F）基礎與擺線變速機直聯型法蘭式 X機型號 安裝尺寸 輸出尺寸 外型尺寸 D1 D2 E h R n d0 d1 b c e D L1 M L3 2 160 130 42 12 3 6 9 25 8 28 34 180 156 21.5 由 3 200 170 50 15 4 6 11 35 10 38 45 230 192 21.5 所 4 230 200 79 15 4 6 11 45 14 485 63 260 240 25 配 5 310 270 90 20 4 6 11 55 16 59 79 340 310 27 MBLYR 6 360 316 91 22 5 8 15 65 18 69 80 400 353   的 7 390 345 112 22 5 8 18 80 22 85 100 430 391 27 L3 8 450 400 111 30 6 12 18 90 25 95 110 490 446 23 決 9 520 455 169 35 8 12 22 100 28 106 130 580 552 25 定 10 590 520 174 40 10 12 22 110 32 117 140 650 610 25   基礎與擺線變速機的型號規格 機型號 02 04 07 15 22 40 55 75 額定功率（KW） 0.18 0.37 0.55 0.75 1.1 1.5 2.2 3.4 5.5 7.5 傳動比 變速范圍（r/min） 許用輸出扭矩（N.m） 11 18-90 16-32 33-66 49-100 66-135 98-200 133-270 195-390 265-540 350-700 458-980 665-1330 17 12-58 25-50 50-100 75-150 100-200 150-300 205-410 300-600 410-820 550-1100 755-1520 1030-2060 23 8-43 33-66 68-140 100-200 140-280 200-400 278-560 408-820 555-1120 740-1480 1020-2040 1390-2780 29 7-34 42-85 86-180 129-260 176-360 258-520 350-700 515-1030 700-1400 940-1880 1290-2580 1760-3520 35 6-28 50-100 105-210 155-310 210-420 310-620 425-850 625-1250 855-1717 400-2280 1560-3130 2135-4270 43 4.5-23 60-120 128-256 190-380 260-520 380-760 520-1040 760-1520 1040-2080 1380-2760 1990-3800 2600-5200 59 3.5-17 84-168 170-340 258-516 350-700 515-1030 700-1450 1030-2060 1400-2800 1875-3750 2580-5160 3520-7040 71 2.8-14 100-200 210-420 310-620 425-850 625-1250 855-1710 1255-2510 1710-3420 2280-4560 3135-6270 4270-8550 87 2.3-11.5 125-250 255-510 380-760 520-1040 760-1520 1040-2080 1525-3050 2080-4160 2775-5550 3820-7640 5200-10400 注：X2"變速機不生產71-87速比 擺線針輪變速機許用扭矩的極限值 擺線針輪變速機型號 X2 X3 X4 X5 X6 X7 X8 X9 X10 轉速極限值（N.m） 150 250 420 1000 2000 2700 4500 9000 11000 VR尺寸表 型號 馬力HP N C la F R A MC Q L SΦ B JΦ M K E HB VR-05 1/2 216 122 146 186 294 20 232 40 173 17 72 12 265 5×5 90 100 VR-1 1 240 129 155 210 309 22 245 50 197 20 76.5 13 310 5×5 100 103.5 VR-2 2 260 147 172 230 350 24 280 60 210 25 87.5 14 335 5×6 110 115.5 VR構造及零件圖(更換零件，請告知型式VR-XX，及一下零件名稱。)
