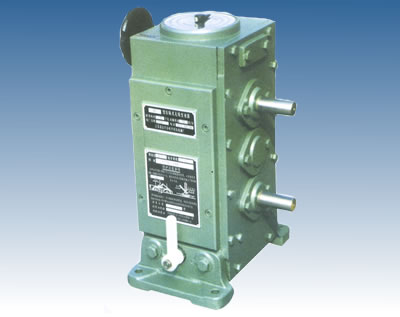

P型齒鏈?zhǔn)綗o級變速器

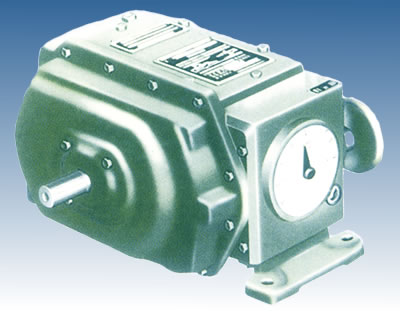

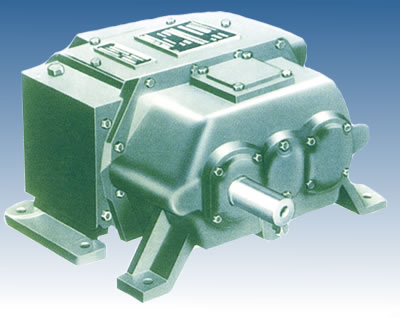

基本型立式	基本型臥式
PB型臥式	PC型臥式

P型齒鏈?zhǔn)綗o級變速器詳細參數

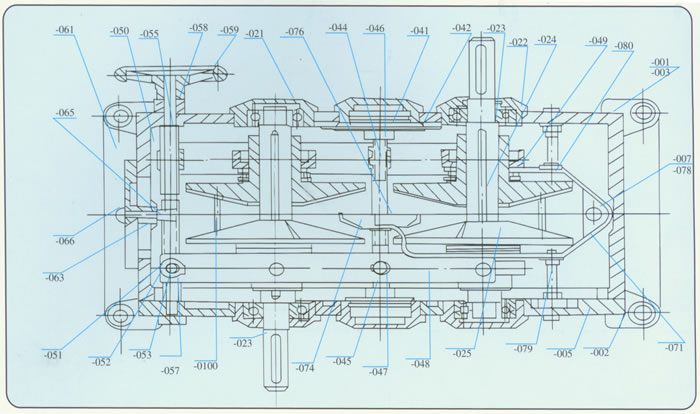

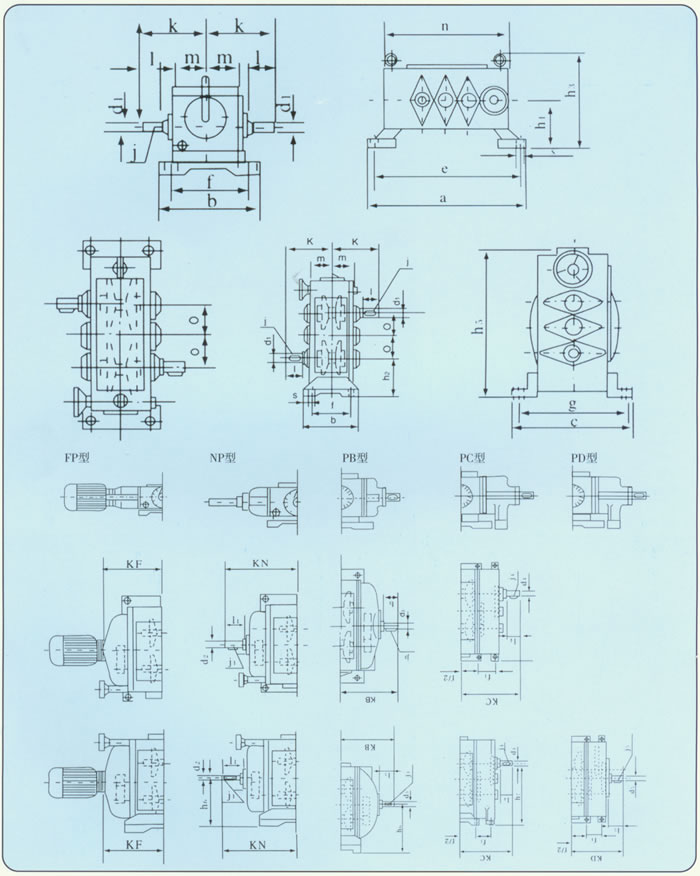

P型無級變速器剖視圖

代號 名稱 數量 代號 名稱 數量 代號 名稱 數量 代號 名稱 數量 -001 箱體 1 -024 長健 2 -051 左旋調速絲桿支架 1 -071 加壓架 2 -002 臥式底座 2 -025 鏈輪 4 -052 滑動環 4 -074 壓板 2 -003 箱體上蓋 1 -041 調節盤支座 1 -053 檔圈 4 -076 壓板銷 2 -004 紙墊 1 -042 調節盤 1 -055 調速絲桿 1 -077 彈簧心軸 1 -005 箱體側蓋 1 -043 調節螺釘 1 -057 調速絲桿蓋板 1 -078 加壓彈簧 2 -006 立式底座 2 -044 調節絲桿 1 -058 調速絲桿支座 1 -079 加壓架支架 4 -007 圓柱銷 2 -045 調節盤支座 1 -059 手輪 1 -080 邊片 1 -010 螺塞 2 -046 左旋調速絲桿支架 1 -060 1 -0100 齒輪 1 -011 出氣螺釘 1 -047 右旋調速絲桿支架 1 -061 示速盤 1 -021 軸承蓋 4 -048 調節杠桿 4 -063 擋油環 1 -022 軸承蓋 2 -049 調節環 1 -065 指針齒輪 1 -023 長軸 2 -050 右旋調速絲桿支架 1 -066 指針 1

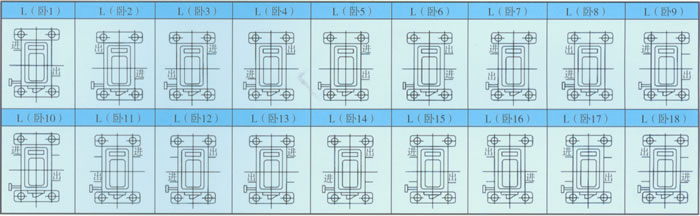

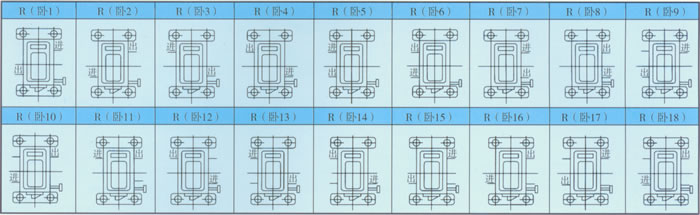

表1.基本型R臥式(手輪在機體右側)

表2.基本型L臥式(手輪在機體左側)

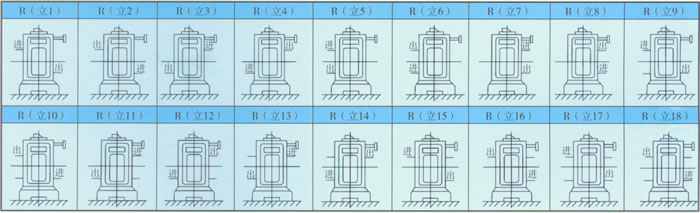

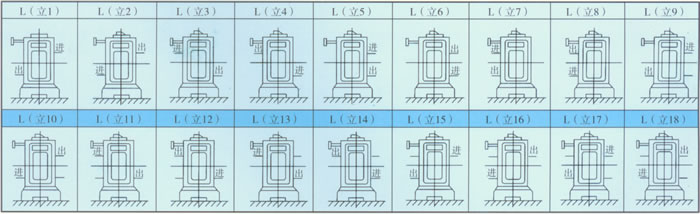

表3.基本型R立式(手輪在機體右側)

表4.基本型L立式(手輪在機體左側)

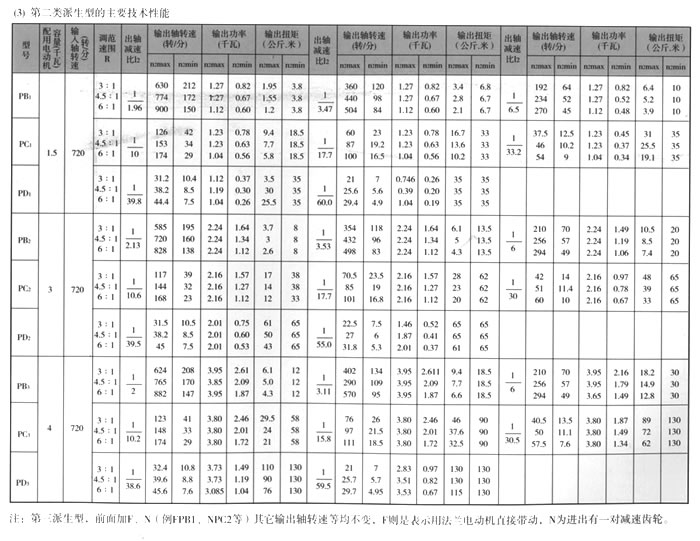

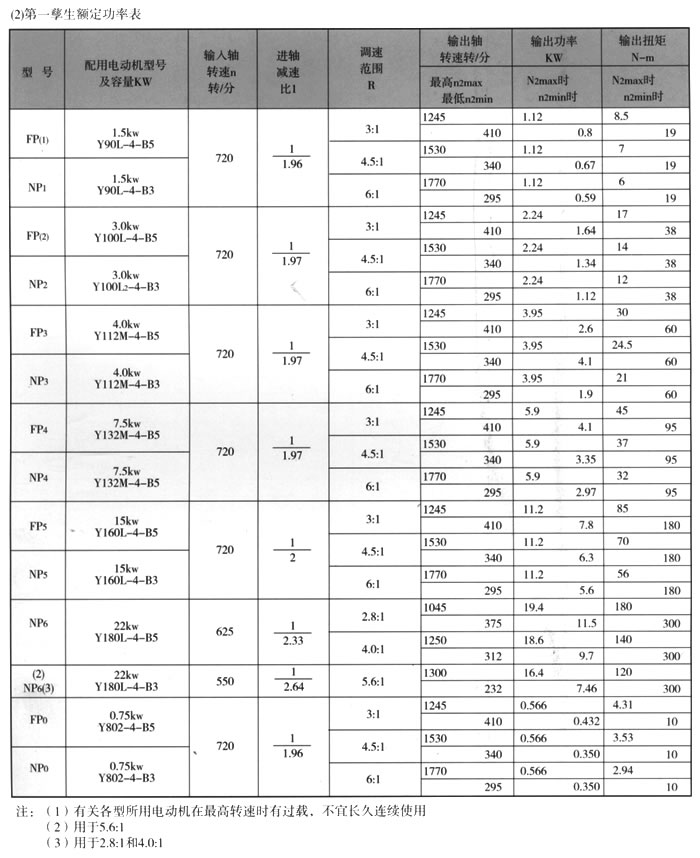

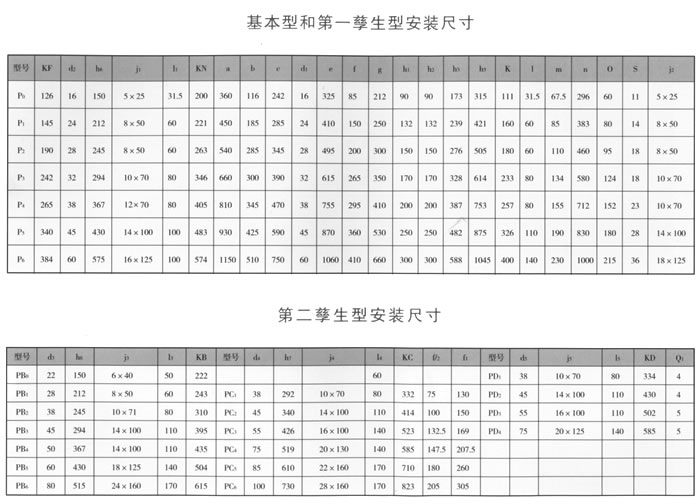

基本型無級變速器技術參數

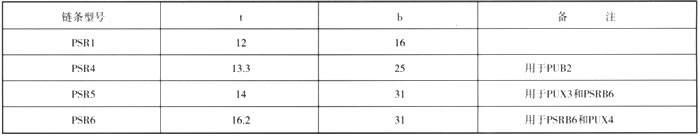

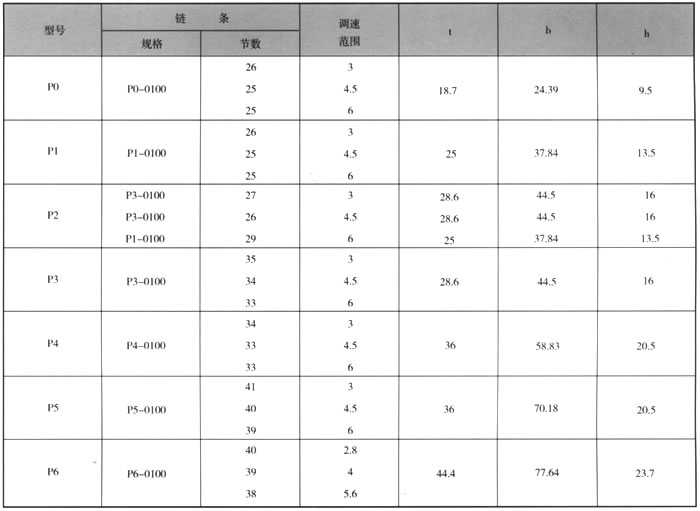

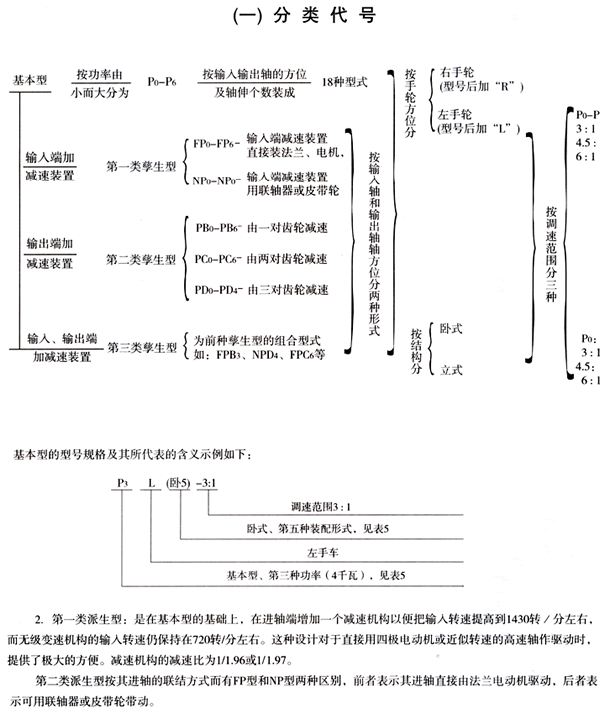

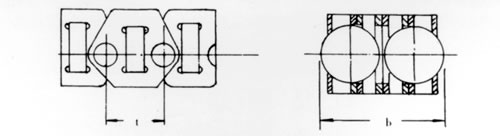

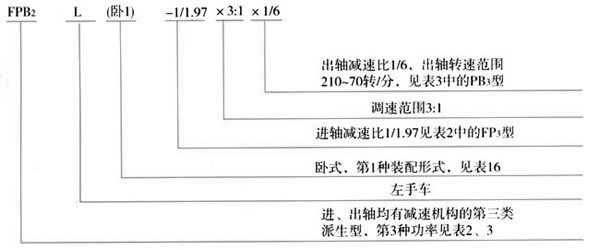

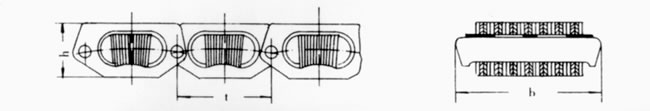

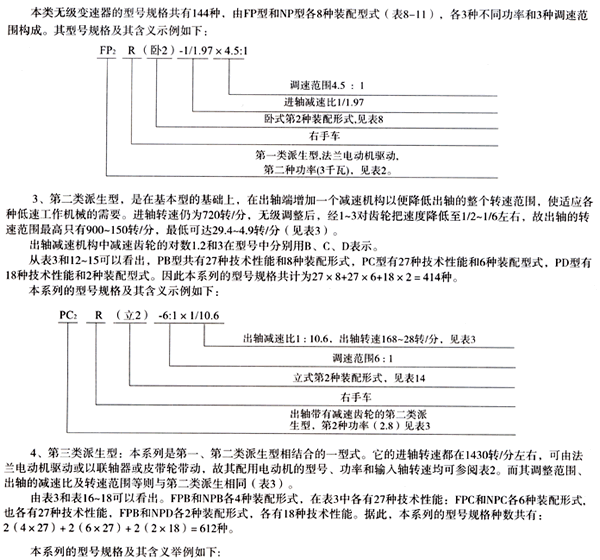

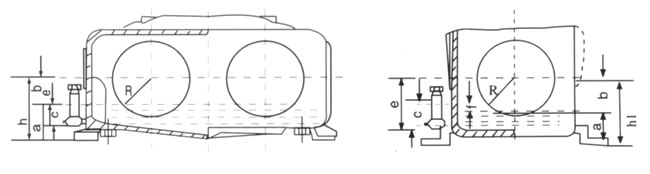

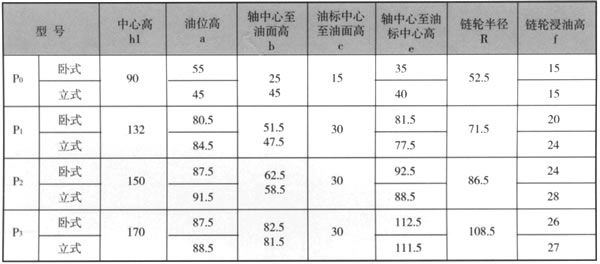

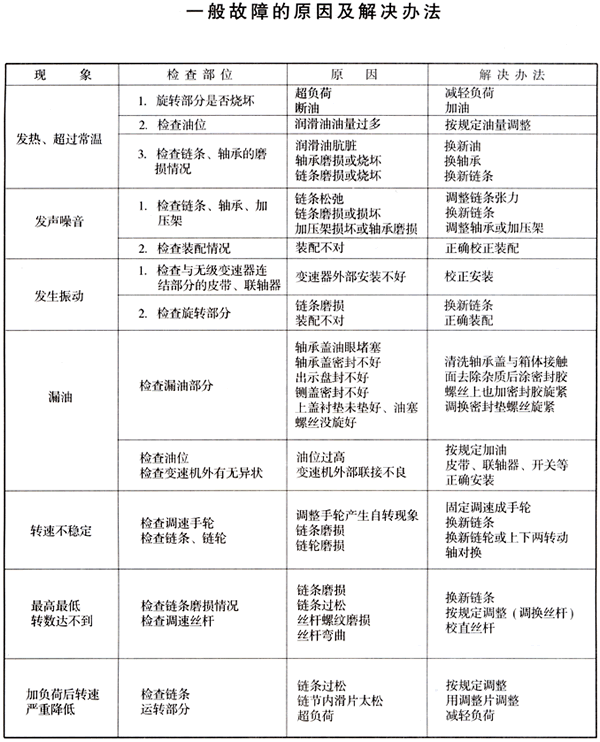

鏈條規格 滑片鏈規格 滾柱鏈 P型齒鏈?zhǔn)綗o級變速器油位高度示意圖 油位高度 　　當變速器出軸轉速低于100轉/分時，油位高度比應表中給定數值高1O～25毫米，并且采用8～12oE/℃高粘度機械油。 　　帶有減速裝置的無級變速器，應同時檢查該部分的油位高低。首次加油，經100～250小時運轉之后，應新?lián)Q油，以后每1000小時換油一次，換油時，油箱內壁及內部機件均應清洗十凈。 　　運轉中應注意如下事項：在帶載情況下開動機器時，一般應采用緩步起動，或者從低速開始，逐漸增高，使齒鏈嚙合正常；起動和剎車，最好在1=1時進行；運行中不宜超載。 　　調速必須在進出軸轉動的情況下進行。如不開動機器，則應用手轉動出、入軸，同時輕輕撥動調速手輪，緩緩進行，否則就易軋壞齒鏈，或使調節無法進行。 訂貨須知 1．訂貨前應先根據功率大小、輸出軸扭距、進軸轉速和出軸轉速范圍等性能要求，從1～3中選擇型號，從表4～19中選擇所需的裝配型式，然后參照本書第三部分所介紹的書寫方法，寫出您所需要的型號規格。請注意第三類派生型實際上是第一、二類派生型相結合的產物，故其電機功率和進軸轉速等應從表2中選擇，而其出軸減速比和出軸轉速等則應從表3中選擇。在型號規格的選擇和方法上如有任何懷疑，歡迎向本廠提出詢問。 2．鏈條及其它易損零件或整套零件，均可單獨訂購。訂購鏈條時，應指明所屬變速器型號(P1～P3)及調速范圍或鏈條節數。訂購其它零件時，需寫明圖號，或請來廠面洽，最好隨帶(或寄給)實物，以免弄錯。 3．如需遙控調速，可根據變速器的遙控要求，選用伺服調速裝置及出軸測速裝置。
